luchtinlaat 1.6TDI

[Bas6R]

binnekort is mijn luchtfilter aan vervanging toe. ik ben nu aan het kijken voor een upgrade van het luchtfiler.
na wat zoekwerk ben ik uitgekomen op een K&N 57I luchtfilter met filterbak.
maar nu zag ik net 2 foto's voorbij komen van het inlaat traject van een polo 1.6TDI en een golf 1.6TDI en nu blijkt de aanzuigbuis naar de luchtfilterbak bij een golf een stuk groter te zijn.
iemand hier al naar gekeken of het eventueel vervangen op de polo voor de golf versie?

dit zijn de foto's :

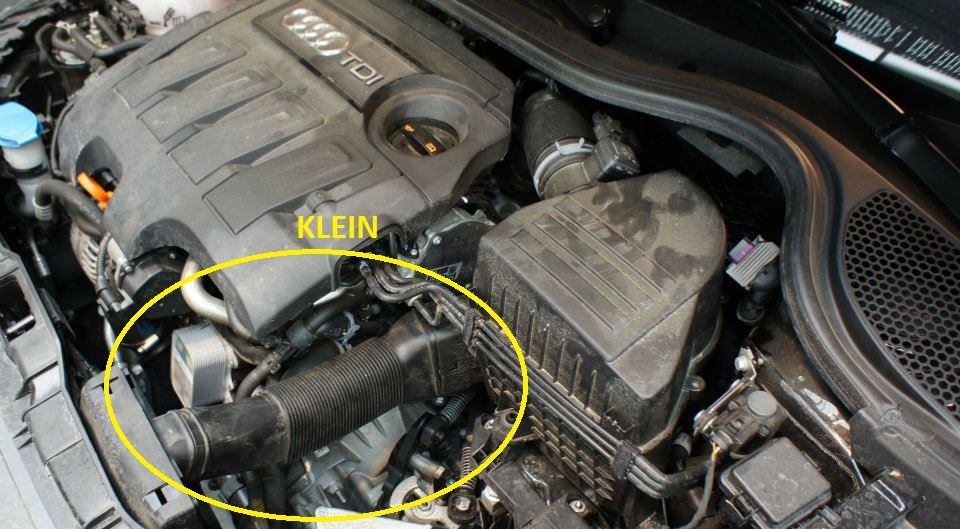

polo luchtinlaat:

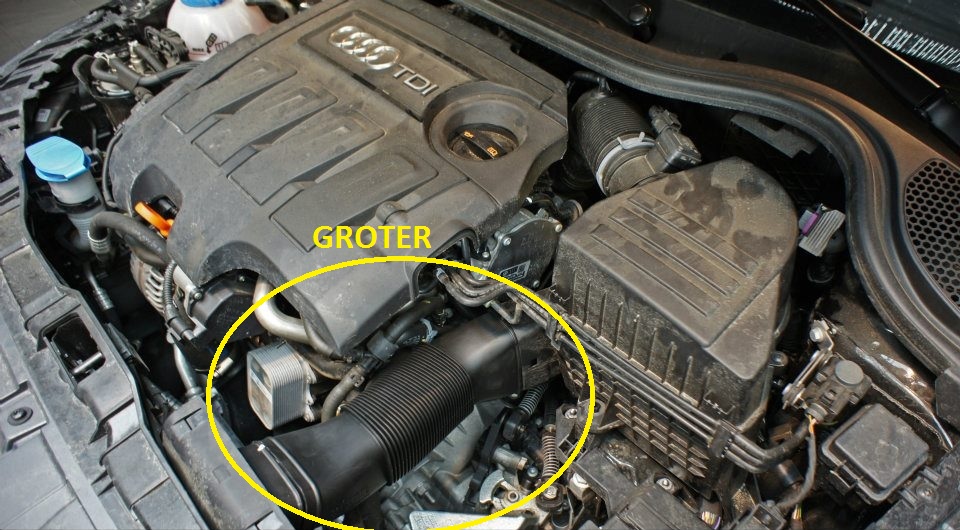

Golf luchtinlaat:



[1Maarten]

Oh, die plaatjes heb je hier vandaan, heb zelf ook al eens gezocht. De foto's lijken van een A1 btw. Ik kan het onderdeelnr niet vinden. Als ik in ETKA kijk heeft de Golf 1.6 TDI ook een heel ander soort luchtinlaat, zie hier, misschien dat het een ander jaar is geweest, of een Golf uit een andere regio. Deze lijkt er wel wat op, van een A1 2.0 TDI, alleen loopt de buis horizontaal de box in, vraag me af of dat gaat passen.



[iichel]

wellicht 6R0129618D maar ik durf het niet met zekerheid te zeggen



[1Maarten]

wellicht 6R0129618D maar ik durf het niet met zekerheid te zeggen

Volgens mij is 6R0129618D van een 6r GTI, die past niet echt lekker in een TDI, deze Italiaan heeft dat al eens geprobeerd. Misschien is het toch 6R0129618F? Als ik de plaatjes op Google images vergelijk lijkt dat wel overeen te komen.



[iichel]

Nee een F is net zo klein als die op de dieseltjes... een E zit op een GTI maar die heeft een compleet andere filterbak



[Bas6R]

Ik had ook al zitten vergelijken maar de golf 6 tdi heeft idd een andere luchtfilter bak.
Toch zal die buis wel ergens gebruikt moeten worden...
Ook het deel in de grill waar de buis aanzit is niet echt ideaal, dat deel ga ik opnieuw proberen te ontwerpen en dan 3d printen.



[1Maarten]

Ik ben er uit hoor, zie hier.

Originally Posted by eXeTeR
hier bij ons in de stock ligt:

6R0 129 618D
6R0 129 621B
+ luchtinlaatbak van de 2.0 TDI CR

werkwijze:

neem het onderste stuk van de luchtbak van de 2.0 TDI CR
het bovenste stuk van de luchtbak met de LMM van de 1.6 TDI CR
schroef deze in mekaar
6R0 129 618D + 6R0 129 621B



[Ruiter91]

Neemt het vermogen dan nog iets toe of het geluid? Begrijp dat ie niet meteen de straatklinkers eruit trekt, maar meer het oppakken dan wel reageren bij het accelereren of dergelijke.



[iichel]

Heb zo'n setje besteld, morgen binnen bij de dealer



[1Maarten]

Heb zo'n setje besteld, morgen binnen bij de dealer

Nice, inclusief luchtfilterhuis?



[iichel]

Nein alleen de buis en plaatje in de grill



[1Maarten]

Nein alleen de buis en plaatje in de grill

Ah jah, dat heb ik ook eerder geprobeerd, maar ik kreeg het niet echt lekker passend. Zag er ongeveer zo uit:



Dus ik denk dat ik ook voor de box eronder ga.



[iichel]

ik heb er gelukkig geen accu bij, die in de weg staat... kreeg net een mailtje dat ze binnen waren... to be continued



[iichel]

Buis is groter maar past helaas niet erg mooi op het huidige luchtfilterhuis, de bocht in de voorgevormde buis is niet helemaal 100% qua pasvorm.
Oude buis zit er weer in..



[Bas6R]

Dat kapje voor in de grill ben ik op dit moment opnieuw aan het ontwerpen. Eerste 3d print is net uit de printer, zometeen nog even na bewerken en dan zal ik een foto posten.



[Ruiter91]

Buis is groter maar past helaas niet erg mooi op het huidige luchtfilterhuis, de bocht in de voorgevormde buis is niet helemaal 100% qua pasvorm.
Oude buis zit er weer in..

Helaas geen succes dus?



[Bas6R]

Helaas geen succes dus?

In combinatie met de goede onderbak van het luchtfilter zal het wel beter passen lijkt me



[Bas6R]

ik was begonnen met het herontwerpen van het luchtinlaat kapje wat in de grill klikt, ik heb het eerste prototype af en moet zeggen dat hij niet tegen valt.
Er moest nog wel veel aan getweaked en afgewerkt worden voordat hij klaar is.
Ik ga nu eerst maar bij de dealer die dikkere buis en toebehoren halen en daar het kapje voor maken.

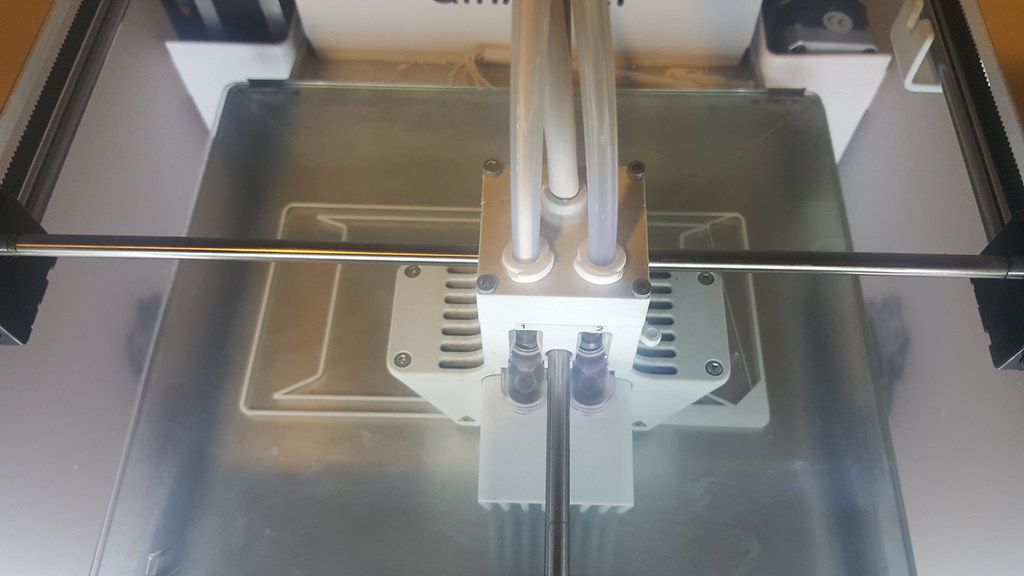

Toch nog even de foto's van het proces:

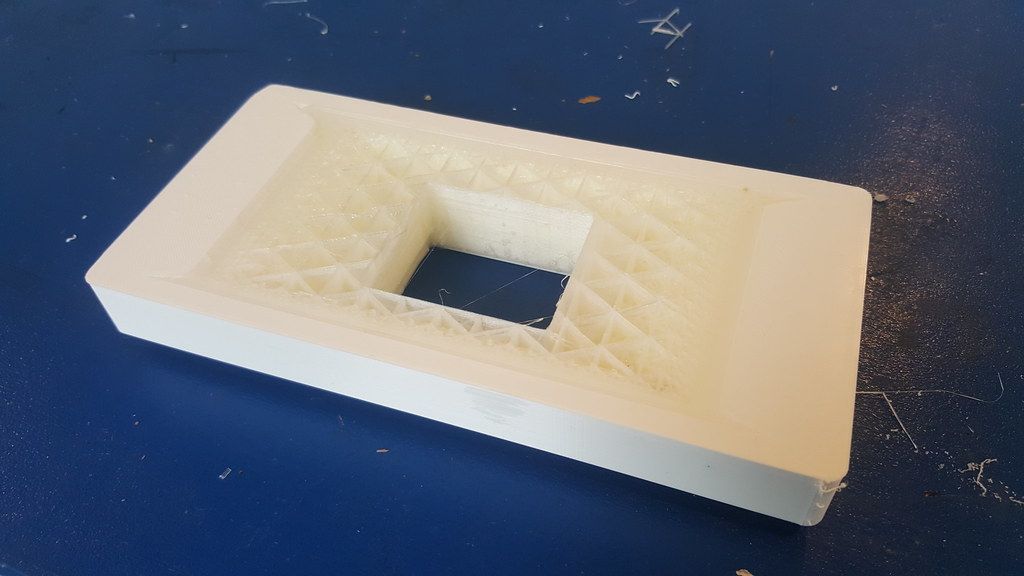

op deze 2 foto's kun je de "supports" nog zien zodat een overhang tijdens het 3d printen niet in zakt.

hier na het afwerken:

nu dus even naar de dealer voor de nieuwe buis met toebehoren, tenzij iemand van de zijne af wilt omdat ze hem niet gaan gebruiken?



[kawazxr]

Dat heb je netjes ontworpen zeg cool, heel leuk om te zien hoe je het gemaakt hebt.
Echt gaaf zo'n prof 3D-Printer mooi mooi.



[1Maarten]

Het is alweer een tijdje geleden, maar had niet eerder tijd om het uit te proberen. Ik heb een ander luchtfilterhuis (6R0129607D) gekocht, en alleen de onderkant vervangen. Hierdoor zit de luchtinlaat net even anders dan met het originele huis van de 1.6 TDI, en past uiteindelijk wel.

Zie ook de bijgevoegde plaatjes
