Deze omschrijving is hoe ik originele led kenteken verlichting van Volkswagen heb geplaatst.




Benodigdheden:

Led Modules: 1K8 943 021 C (Deze modules worden op meerdere modellen gebruikt)

Kruiskop schroevendraaier.

torx schroevendraaier.

Scherp hobby mes of een dremel.

Tijd:
ongeveer 30 tot 60minuten


Omschrijving:

Haal de standaard kenteken verlichting uit de bumper.
Vergeet de stekkertjes niet los te maken.

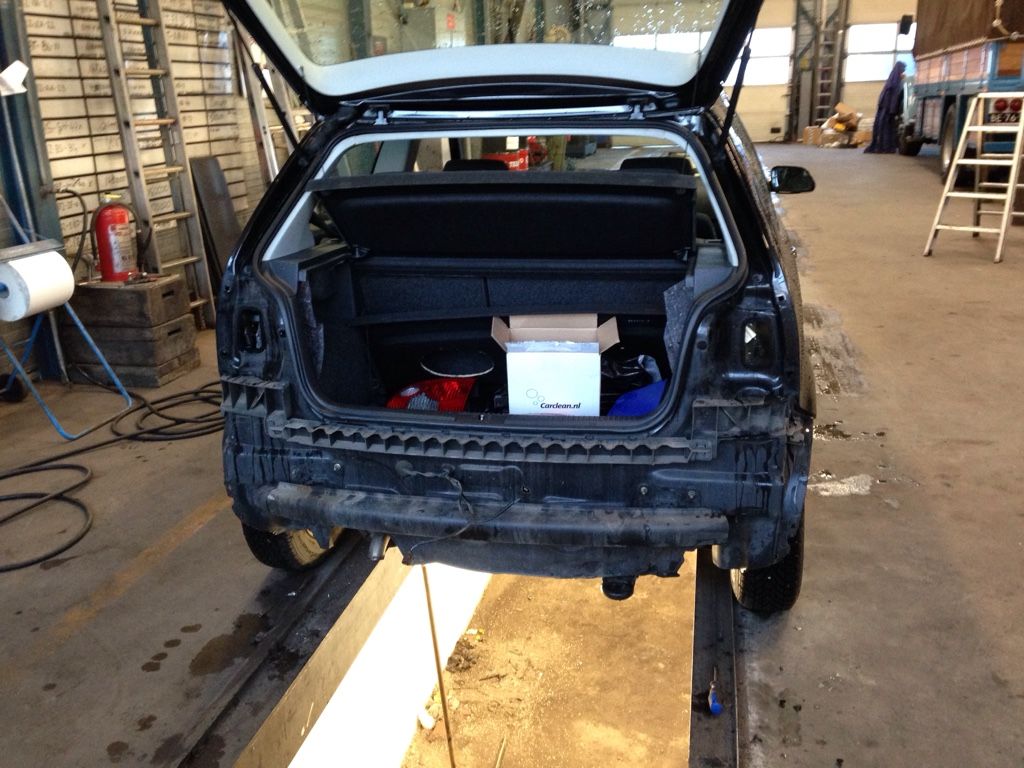

Verwijder de volledige achterbumper.
Leg de bumper op iets zachts neer om schade te voorkomen.

Op foto 1 Is te zien wat het verschil is tussen de led kenteken verlichting en de originele.

FOTO 1:


Zoals te zien op foto 2 zit de stekker aansluiting naar binnen.

FOTO 2:


Zoals te zien op foto 3 zit de stekker van de leds opzij.

FOTO 3:


Je dient dus voor de stekker opzij meer ruimte te maken in de bumper.
Dit is goed te zien op foto 4 en 5.
LET OP, op de foto's was net niet genoeg weggehaald aan stekker zijde.
Pas dus of je genoeg hebt weggehaald met de stekker erop voor je de bumper weer monteert/vastschroeft.

FOTO 4:


FOTO 5:


DRAAI DE POLARITEIT OM!
De leds werken nog niet als je ze aan de stekker van je polo 9n (polo 9n3) hangt.
Normaal gezien is dit op te lossen door de polariteit in de aansluit stekkertjes om te draaien.
Dit kan je doen door met een stuk speciaal gereedschap de polen uit de stekkertjes aan je polo te halen en omgedraait weer terug te plaatsen.
Heb je geen speciaal gereedschap kan je ook simpelweg de draden ongelijk doorknippen en omgekeerd weer aan elkaar maken. (Spreekt voor zig.)

Plaats nu de bumper terug op de auto.
Sluit de stekkertjes weer aan en druk de leds op hun plaats.
Missie geslaagd.

FOTO 6:


Nu ook te downloaden in pdf, zie bijlage.



[Robin66079]

Kijk dankjewel[emoji1305]



[Maik]

Nette howto @DeeOow



[Robin66079]

Het is dat ik zondag een toureg moet poetsen anders ging ik meteen aan de slag[emoji85]



[DeeOow]

Het is dat ik zondag een toureg moet poetsen anders ging ik meteen aan de slag[emoji85]

FF tijd voor maken he.



[Robin66079]

Misschien morgen middag vroeg klaar met werken dan even mn vader gek maken dat we het even snel samen doen haha



[DeeOow]

Misschien morgen middag vroeg klaar met werken dan even mn vader gek maken dat we het even snel samen doen haha

Als je weet hoe de achterbumper eraf moet is het een prikkie werk.
Het wijst zigzelf.



[Robin66079]

Moeten de achterlichten er ook uit?



[DeeOow]

Moeten de achterlichten er ook uit?

Ja.

How To Achterbumper demonteren Alle vw's bijna:
Achterlichten verwijderen.(Stekker los maken, Vleugelmoer binnenzijde los draaien, achterlicht uitnemen.)
Achter de achterlichten zitten 2 torx30 schroeven per kant.
In de wielkuipen zitten 4 torx25 schroeven per kant.
Onderkant bumper zitten 3 torx25 schroeven.

Kunnen er ook meer of minder zijn.
Maar als ik het me goed herinner totaal dus 15 schroeven.



[Robin66079]

Danku



[Robin66079]

Ze zitten erin wel een gepriegel zeg



[André1968]

Ja.

How To Achterbumper demonteren Alle vw's bijna:
Achterlichten verwijderen.(Stekker los maken, Vleugelmoer binnenzijde los draaien, achterlicht uitnemen.)
Achter de achterlichten zitten 2 torx30 schroeven per kant.
In de wielkuipen zitten 4 torx25 schroeven per kant.
Onderkant bumper zitten 3 torx25 schroeven.

Kunnen er ook meer of minder zijn.
Maar als ik het me goed herinner totaal dus 15 schroeven.

Ben ik blij dat mijn polo 6r dit al standaard heeft.



[DeeOow]

Standaard is het volgens mij niet,
maar het is zeker een mooi plusje.



[André1968]

Standaard is het volgens mij niet,
maar het is zeker een mooi plusje.

Het is een ingevoerde style uitvoering uit duitsland ik heb ook standaard stoelverwarming en verwarmde ruitensproeiers. Maar inderdaad een leuk pluspunt.



[André1968]

@DeeOow ik zie dat je een Polo 9n hebt vandaar waarschijnlijk geen standaard LED kentekenverlichting, ik heb een 6r style en waarschijnlijk is het op die uitvoering wel standaard. Maar je hebt het mooi verwoord en laten zien die howto.



[DeeOow]

@DeeOow ik zie dat je een Polo 9n hebt vandaar waarschijnlijk geen standaard LED kentekenverlichting, ik heb een 6r style en waarschijnlijk is het op die uitvoering wel standaard. Maar je hebt het mooi verwoord en laten zien die howto.

Ja, dat begrijp ik.
Maar ik bedoel eigenlijk dat het wel een ''optie'' is bij de 6R.
Is niet standaard.
Standaard is een gewoon gloeilampje.
Maar idd, het zou onderdeel van het ''style'' pakket kunnen zijn.

Bij polo 9n(3) is het nooit geleverd.
Dat bestond toen nog niet.



[André1968]

Ja, dat begrijp ik.
Maar ik bedoel eigenlijk dat het wel een ''optie'' is bij de 6R.
Is niet standaard.
Standaard is een gewoon gloeilampje.
Maar idd, het zou onderdeel van het ''style'' pakket kunnen zijn.

Bij polo 9n(3) is het nooit geleverd.
Dat bestond toen nog niet.

Oke maar mijn ervaring is dat auto's die voor duitsland geleverd worden vaak luxer zijn dan de polo 6r die voor nederland wordt geleverd. In nederland kennen ze de style uitvoering ook niet. maar maakt niets uit LED kan ook nadelen hebben want ik zoek een achteruitrijcamera voor mijn polo maar geen 1 is met geïntegreerde led verlichting,bij de meesten moet men het halogeenlampje overzetten. balen



[Rolf]

Je hoeft toch zeker niet de hele achterbumper eruit te halen? Volgens mij kan je ook gewoon het lampje eruit wippen en dan een led lampje erin doen.



[BVS]

Je hoeft toch zeker niet de hele achterbumper eruit te halen? Volgens mij kan je ook gewoon het lampje eruit wippen en dan een led lampje erin doen.

Zo heb ik het ook gedaan inderdaad


Verzonden vanaf mijn iPhone met Tapatalk



[DeeOow]

Jij hebt een 6RRRRRRRRRRRRRRRR
Deze omschrijving is gemaakt voor een 9n/3!

Zo heb ik het ook gedaan inderdaad


Verzonden vanaf mijn iPhone met Tapatalk
