[HOW-TO][6R][Verlichting] Xenon HID

starsky

starsky

Voormalig Admin
7,154
1,036
326
#1
Geschatte tijdsduur
Circa 90 minuten

Benodigdheden
Xenon (HID) kit
Schilderstape (Afplaktape)
Torx schroevendraaier
Dremel of Ijzerzaagje
Ontvetter en een doek/keukenrol
Sterke (goed plakkende) tape

Werkwijze
Plak rondom de koplamp op de bumper/zijscherm op de rand een stuk schilderstape tegen het beschadigen van je lak. (Foto 1)
Neem de stekker van de koplamp los aan de achterzijde van de koplamp.
Draai de 2 torx schroeven aan de bovenzijde van de koplamp los zoals in de foto te zien is, als deze eruit zijn kun je de koplamp voorzichtig naar buiten drukken. Doe dit aan beide kanten. (Foto 1)
Nu kun je de ballasten al plaatsen, bevestig de dubbelzijdige tape aan het kastje en ontvet het zijscherm aan de binnenzijde, je kunt hem hier heel mooi plaatsen zonder dat er water/vuil bij komt. Plak de ballasten aan bijde zijden vast. (Foto 3)
Haal het rubber afdekdopje van de koplamp af en draai de oude lamp eruit, op de stekker blijft een metalen plaatje achter, neem deze ook los door de lipjes naar buiten te drukken met je nagel of een kleine schoevendraaier. (Foto 4)
Om het metalen plaatje om de xenon lamp te krijgen dien je hem een klein stukje open te slijpen/zagen, doe dit waar de pijl staat in de foto. (Foto 4)
Knip nu uit het midden van de rubber afdichtdoppen een rond gat van 18mm (afhankelijk van je xenonset, meet dit dus even na!) Daarna kun je de stekkers alvast door het gat steken en het afdichtrubber van de xenonlamp in de afdichtdop stoppen. (Foto 5)
Neem nu het opengeslepen metalen plaatje en buig deze ietsje open en vouw deze om de draden van de xenon zodat hij om de lamp heen kan. (Foto 6)
Plak nu een stukje tape om het metalen plaatje heen zodat het gleufje wat erin is geslepen weer goed afdicht en het plaatje goed blijft zitten. (Foto 7)
Monteer nu de xenonlamp weer in de koplamp en sluit de 2 draden aan op de stekker die je in stap 5 hebt losgenomen en plaats de rubberen afdichtdop weer stevig op de koplamp. (Foto 8 )
Sluit nu de stekkers die uit de koplamp komen aan op de stekkers van de ballasten, laat iemand even de lampen inschakelen en kijk of het werkt, als ze het niet doen moet je in de koplamp de 2 draden die in de stekker zitten omdraaien, monteer als alles werkt de koplamp weer in omgekeerde volgorde.

Je bent nu klaar, ruim je spulletjes netjes op en geniet van je nieuwe modificatie!

Foto's

















Deze handleiding is gemaakt door onbekend

Volkswagen  Passat 3C  1.8 TSI 160pk
  • Leuk
Waarderingen: soldier6r
#2
bij de 6r BM 2010, zit een hard plastic kapje. zal daar een gaatje in geboord moeten worden?

daarnaast krijg ik h4 lamp ijzeren klemmetje niet meer aangehaakt als ik mijn xenon lampje in heb zitten, iemand bekend met dit probleem?

#3
even uit het hoofd zeg ik inderdaad dat er in die kappen een gaatje geboord moet worden (de diameter van het gat staat wel in de handleiding die bij de xenon wordt geleverd)
en wat betreft het ijzeren klemmetje die moet aangepast worden, zodat de kabel van de xenon lamp er door kan. (stukje van het klemmetje afknippen)
wel zo knippen dat de klem de lamp wel aanblijft drukken (beetje moeilijk uit te leggenStick Out Tongue)

(zie foto's hier boven)

Audi  A4 avant  1.8 TFSI 170PK
#4
Heeft iemand foto's van de ingebouwde xenon wanneer de lampen branden? Enige voorkeur welke aan te schaffen? Ik overweeg om xenon te plaatsen.

Volkswagen  Polo  1.2 TSI 105pk
#7
starsky zei:
Geschatte tijdsduur
Circa 90 minuten

Benodigdheden
Xenon (HID) kit
Schilderstape (Afplaktape)
Torx schroevendraaier
Dremel of Ijzerzaagje
Ontvetter en een doek/keukenrol
Sterke (goed plakkende) tape

Werkwijze
Plak rondom de koplamp op de bumper/zijscherm op de rand een stuk schilderstape tegen het beschadigen van je lak. (Foto 1)
Neem de stekker van de koplamp los aan de achterzijde van de koplamp.
Draai de 2 torx schroeven aan de bovenzijde van de koplamp los zoals in de foto te zien is, als deze eruit zijn kun je de koplamp voorzichtig naar buiten drukken. Doe dit aan beide kanten. (Foto 1)
Nu kun je de ballasten al plaatsen, bevestig de dubbelzijdige tape aan het kastje en ontvet het zijscherm aan de binnenzijde, je kunt hem hier heel mooi plaatsen zonder dat er water/vuil bij komt. Plak de ballasten aan bijde zijden vast. (Foto 3)
Haal het rubber afdekdopje van de koplamp af en draai de oude lamp eruit, op de stekker blijft een metalen plaatje achter, neem deze ook los door de lipjes naar buiten te drukken met je nagel of een kleine schoevendraaier. (Foto 4)
Om het metalen plaatje om de xenon lamp te krijgen dien je hem een klein stukje open te slijpen/zagen, doe dit waar de pijl staat in de foto. (Foto 4)
Knip nu uit het midden van de rubber afdichtdoppen een rond gat van 18mm (afhankelijk van je xenonset, meet dit dus even na!) Daarna kun je de stekkers alvast door het gat steken en het afdichtrubber van de xenonlamp in de afdichtdop stoppen. (Foto 5)
Neem nu het opengeslepen metalen plaatje en buig deze ietsje open en vouw deze om de draden van de xenon zodat hij om de lamp heen kan. (Foto 6)
Plak nu een stukje tape om het metalen plaatje heen zodat het gleufje wat erin is geslepen weer goed afdicht en het plaatje goed blijft zitten. (Foto 7)
Monteer nu de xenonlamp weer in de koplamp en sluit de 2 draden aan op de stekker die je in stap 5 hebt losgenomen en plaats de rubberen afdichtdop weer stevig op de koplamp. (Foto 8 )
Sluit nu de stekkers die uit de koplamp komen aan op de stekkers van de ballasten, laat iemand even de lampen inschakelen en kijk of het werkt, als ze het niet doen moet je in de koplamp de 2 draden die in de stekker zitten omdraaien, monteer als alles werkt de koplamp weer in omgekeerde volgorde.

Je bent nu klaar, ruim je spulletjes netjes op en geniet van je nieuwe modificatie!

Foto's

















Deze handleiding is gemaakt door onbekend
Klik om te vergroten...

Hi Starsky,

handige how to. Ik ben nu ook bezig met het inbouwen van een xenon set (6000k) moest jij de zekering niet aanpassen naar 20a, standaard is het toch 10a. In de handleiding van deze xenon set staat dat ik een zekering van 20a moet plaatsen.

Volkswagen  Polo 6r  1.2 tdi 75pk
#11
Ik heb de set ingebouwd, het werkt, mooi licht trouwens. Alleen knipperen (lichtjes) de xenon lampen af en toe, tegelijk zie ik dat de interieur verlichting ook knippert op het moment dat de xenon lampen knipperen. De leverancier gebeld en die zij dat het knipperen van de xenon na 2 branduren moet ophouden. Kan dit kloppen ?

Laatst bewerkt:
Volkswagen  Polo 6r  1.2 tdi 75pk
#18

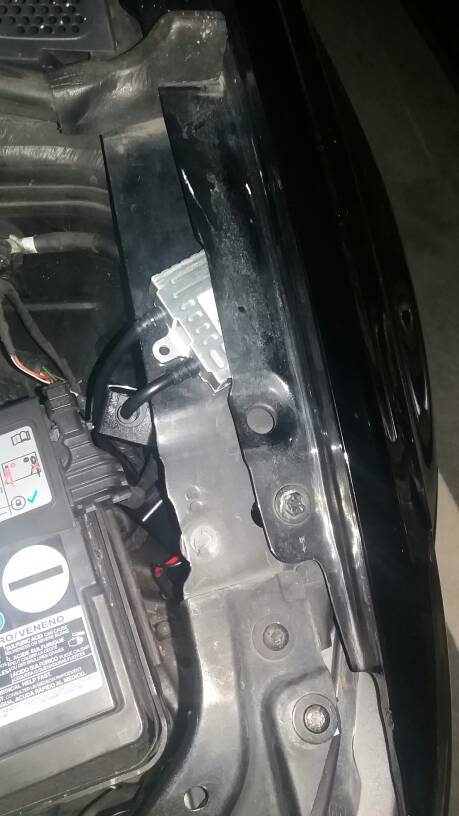

Zie foto's waar ik de ballasten "los" heb geplaatst

Volkswagen  Polo 6r  1.2 tdi 75pk
